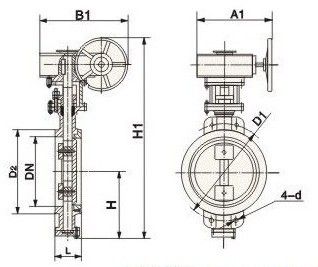

金屬硬密封法蘭蝶閥結構長度標準 金屬硬密封蝶閥結構長度采用GB/T12221-2000國家標準，閥門設計及制造技術要求標準：GB/T12238的規定 密封實驗采用GB/T13927的規定，蝶閥的法蘭尺寸按GB/T9113-2000標準生產，供下圖技術參數： D343H 多層次硬密封蝶閥--主要連接及外形尺寸 公稱通徑
DN | 結構長度L | 外形尺寸（參考值） | 連接（標準值） | 參考
重量Dt343H | | H | Dt343H | PN0.6MPa | PN1.0MPa | | mm | inch | 短 | 長 | H1 | A1 | B1 | D | D1 | z-d | D | D1 | z-d | | 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 | | 65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 | | 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 | | 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 | | 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 | | 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 | | 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 | | 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 | | 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 | | 350 | 14 | 190 | 290 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 | | 400 | 16 | 216 | 310 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 | | 450 | 18 | 222 | 330 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 | | 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 360 | | 600 | 24 | 267 | 390 | 470 | 1225 | 480 | 660 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 540 | | 700 | 28 | 292 | 430 | 550 | 1355 | 640 | 660 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 580 | | 800 | 32 | 318 | 470 | 640 | 1470 | 640 | 660 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 845 | | 900 | 36 | 330 | 510 | 710 | 1545 | 750 | 860 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1050 | | 1000 | 40 | 410 | 550 | 770 | 1795 | 850 | 860 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 | | 1200 | 48 | 470 | 630 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 2000 |
 公稱通經（DN） | 主要尺寸 | 法蘭尺寸和螺栓規格 | | 1.0MPa | 1.6MPa | 2.5MPa | | L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | | 50 | 43 | 350 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 | | 65 | 46 | 370 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 | | 80 | 49 | 380 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 | | 100 | 56 | 420 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 | | 125 | 64 | 460 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 | | 150 | 70 | 555 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 | | 200 | 71 | 605 | 208 | 295 | M20 | 295 | M20 | 310 | M24 | | 250 | 76 | 680 | 243 | 350 | M20 | 355 | M24 | 370 | M27 | | 300 | 83 | 800 | 283 | 400 | M20 | 410 | M24 | 430 | M27 | | 350 | 92 | 835 | 310 | 460 | M20 | 470 | M24 | 490 | M30 | | 400 | 102 | 915 | 340 | 515 | M24 | 525 | M27 | 550 | M33 | | 450 | 114 | 960 | 380 | 565 | M24 | 585 | M27 | 600 | M33 | | 500 | 127 | 1020 | 410 | 620 | M24 | 650 | M30 | 660 | M33 | | 600 | 154 | 1225 | 470 | 725 | M27 | 770 | M33 | 770 | M36 | | 700 | 165 | 1355 | 550 | 840 | M27 | 840 | M33 | 875 | M39 | | 800 | 190 | 1470 | 640 | 950 | M30 | 950 | M36 | 990 | M45 | | 900 | 203 | 1545 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 | | 1000 | 216 | 1795 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 | | 1200 | 254 | 1965 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
