泵是流體工業的核心設備，其作用類似于人體的心臟，為系統中的每個設備提供流體，以確保過程的正常運行。 常用的泵分為葉片泵，容積泵和專用泵。 其中，葉片泵中的離心泵是最廣泛使用的。

在離心泵運行期間需要避免兩個問題：停止泵水錘并低于最小流量。 解決這兩種問題的方法有很多種，但基本思路是如何在管道離心泵周圍配置合適的系統。 閥門在這些系統中起著非常重要的作用，隨著這兩類問題的深入，已經創建了許多專用閥門。

泵水錘保護和閥門

水錘是由壓力管道中的介質流量急劇變化引起的一系列劇烈的水壓波動。水錘非常危險，可能會破壞泵，管道和其他設備。壓力管道中的水錘有很多原因，例如閥門的快速關閉和泵的異常停機。

抽水錘生成機構

當由于電源故障等異常原因，泵突然停止工作：在初始階段，管道中的介質繼續通過慣性前進，但速度逐漸降低到零;此時，如果管道布置中存在高低壓降，則介質充當重力。泵將向后流動;當回流介質達到一定速度時，泵出口處的止回閥將快速關閉，使到達此處的大量介質的速度突然變為零，導致中壓急劇上升 - 停止泵水錘生成。大量文件指出，停泵水錘的主要原因是泵出口處的止回閥突然關閉。然而，研究表明，盡管在某些情況下可以取消泵出口處的止回閥，但在大多數情況下，為了防止大量介質流回離心泵，在此處進行防回流設置。泵出口是必要的。

停止泵水錘以避免措施

有許多措施可以避免停止泵水錘的危險，例如安裝水錘消除器，減壓閥，壓力調節罐等。以下僅介紹兩種更適用于一般閥門的措施。

1，設置緩閉止回閥

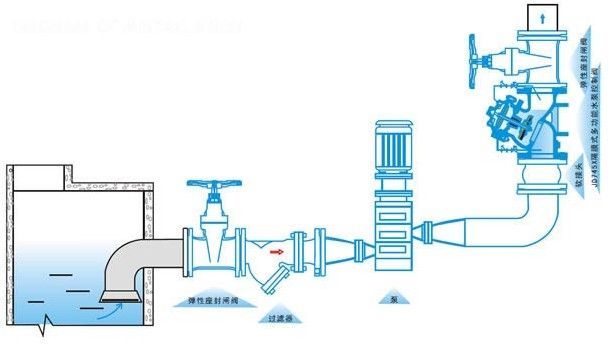

緩閉止回閥是一個止回閥，通過增加一個執行器和一個減震器緩慢關閉。上圖是安裝了緩閉止回閥的離心泵水錘保護系統的簡化圖。此時，慢速關閉止回閥需要與閘閥（切換閥）一起使用。當介質在重力作用下回流時，止回閥緩慢關閉，有效避免了普通止回閥突然關閉造成的水錘。缺點是由于較慢的關閉速度，一部分介質不可避免地流回離心泵，這可能導致機械故障。

2，設置慢關閉蝶閥

這種方法在大型水利系統中更為常見和有效。緩閉止回蝶閥由蝶閥，執行結構和液壓控制系統組成。上圖是安裝了緩閉止回蝶閥的離心泵水錘保護系統的簡化圖。該系統只需要安裝一個緩閉止回蝶閥，它可以起到止回閥的作用，可以作為一個開關閥。當離心泵打開時，它會在第一個緩慢和快速的步驟中打開，以確保泵在低負荷時打開;當泵突然停止工作時，它先關閉然后慢慢關閉。關閉，避免產生水錘，并避免過多的介質流回泵，造成泵的機械故障。

避免最小流量條件和閥門

最小流量是確保泵正常工作的流量。如果泵在最小流量條件下運行，會產生噪音和振動，泵的性能會變得不穩定，甚至會造成泵的異常氣蝕，從而縮短泵的使用壽命。因此，必須采取措施避免離心泵在最小流量條件下運行。通常的做法是給離心泵供料以設定最小流量回路。然而，根據泵本身的價值，為高流量，高揚程和高功率的離心泵設置最小流量回路是合理的。離心泵允許的最小流量由泵制造商計算或通過實驗確定。

最簡單的最小流量回路僅需要在回路中安裝開關閥，例如閘閥。當泵被認為處于最小流量狀態時，打開閥門并打開最小流量回路以防止泵在最小流量條件下運行。

總結一下

上述閥的基本結構與通用閥的基本結構相同，但由于根據應用條件的相應改進，這些閥已成為解決這兩類問題的特殊閥。
