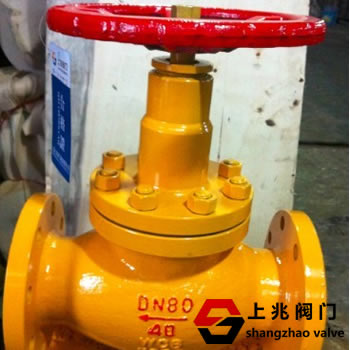

J41N燃氣專用截止閥驅動方式為手動，連接為法蘭連接，閥門為直通式，閥門閥座密封面材料為尼龍塑料，公稱壓力PN40，閥體材質為碳鋼截止閥。 該閥門用于城市液化石油氣儲存站，也用于煉油廠，石油化工廠和石油化工廠的液化氣系統，作為控制介質攔截的開閉裝置。 J41N 燃氣專用截止閥主要性能參數 | 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 | J41N-40 | 40 | 4.0 | ≤150 | 石油氣、空氣等無腐蝕性介質 |
J41N 燃氣專用截止閥零部件材料 | 型號 | 材料 | | 閥體、閥蓋 | 閥桿 | 密封面 | 填料 | | J41N-40 | 碳素鋼鑄件或鍛件 | 碳素鋼鑄件或鍛件 | 鐵基合金 | 鐵基合金 | |
J41N 燃氣專用截止閥外形結構尺寸 (mm) | DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG | 10 | 130 | 90 | 60 | 40 | 16 | 4×φ14 | 198 | 120 | 4.5 | 15 | 130 | 95 | 65 | 45 | 16 | 4×φ14 | 233 | 120 | 5 | 20 | 150 | 105 | 75 | 55 | 16 | 4×φ14 | 275 | 140 | 7 | 25 | 160 | 115 | 85 | 65 | 16 | 4×φ14 | 285 | 160 | 9 | 32 | 180 | 135 | 100 | 78 | 18 | 4×φ18 | 302 | 160 | 12 | 40 | 200 | 145 | 110 | 85 | 18 | 4×φ18 | 355 | 200 | 17 | 50 | 230 | 160 | 125 | 100 | 20 | 4×φ18 | 373 | 240 | 24 | 65 | 290 | 180 | 145 | 120 | 22 | 8×φ18 | 408 | 280 | 33 | 80 | 310 | 195 | 160 | 135 | 22 | 8×φ18 | 436 | 320 | 44 | 100 | 350 | 230 | 190 | 160 | 24 | 8×φ23 | 480 | 360 | 60 | 125 | 400 | 270 | 220 | 188 | 28 | 8×φ25 | 558 | 400 | 89 | 150 | 480 | 300 | 250 | 218 | 30 | 8×φ25 | 611 | 400 | 130 |
|
