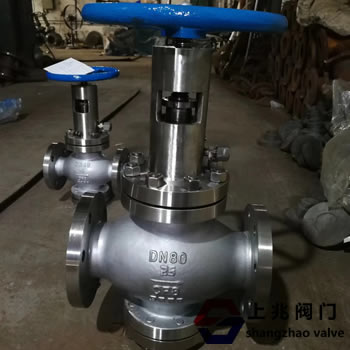

| TP41Y不銹鋼閥套式排污閥 發布時間：19-03-27 |
 一，TP41Y不銹鋼閥套式排污閥--結構特點： 1。 TP41Y不銹鋼閥套式排污閥收集器是一種新型的節流，截止和通風產品。閥門采用籠式風機節流，具有多級節流效果，節流效果明顯，密封和操作可靠。 易于維護等。 2，閥門采用雙密封（硬密封，軟密封），使密封可靠，硬質合金蓋板更耐氣流并且在高壓氣體介質條件下，雙密封可以實現零泄漏。緊急切斷閥 閥門使用壽命長。 3。閥座的密封面是錐形的，這有利于閥門本身清潔附著在密封面上的污垢。 4。閥門有平衡孔和活塞密封，確保在開/關全壓差條件下穩定運行。開口輕巧靈活，開合扭矩小。 5。填料采用V形填料結構，具有自密封能力，無需調節，開合極輕。 填料函設有輔助密封油脂注入結構，使閥門密封性能可靠。 6。閥門可在線維修，管道可更換為一系列易損件，如壓力包裝。不銹鋼截止閥 7。閥門底部設有一個大排水孔。如有必要，應打開它以清潔閥門內的污垢。 8。污水閥閥門的外閥有一個O形密封圈。它具有自動清洗功能，開關時密封，出料時具有節流減壓功能。 二，TP41Y不銹鋼閥套式排污閥--工作原理： \\ n 1。常閉狀態：閥盤被壓緊并壓在閥座凸臺上形成硬密封，軟密封嵌在閥蓋上 密封圈壓在閥座末端形成第二印章。雙密封結構確保閥門零泄漏，并通過閥瓣確定平衡。 當閥門關閉和打開時，孔使閥瓣承受很小的力，并且閥門打開和關閉時扭矩也很小。 2，節流和污水排放狀態：閥門密封是為了離開閥座，因?yàn)槠胶饪资窃陂y瓣，閥門開口非常輕; Will。 閥門打開后，管道中的介質和雜質同時流過閥套和閥座，同時實現節流和排污。蝶閥 圓盤和閥座 蓋板采用蓋板的斜角改變介質的流動方向，并具有自清潔功能，使密封不會夾雜雜質。 r \\? 3。關閉狀態：管道中的介質排出后，閥門關閉，介質從墊片的傾斜角度進入閥座通道，流動阻力系數增加。 流速當傾斜角度增大時，傾斜角度改變介質流動方向，產生渦流，增加閥座末端介質的徑向力，實現閥座開封的清洗。 當閥門密封靠近閥座時，套管與閥座通道之間的匹配間隙可防止較大顆粒介質流入密封，并增加流速。 ## ＃一步增加并清除介質的橫向力。當閥門關閉時，密封雜質被徹底清洗，確保閥門排出后的密封。 性能進一步確保排水后的密封性也可以實現無泄漏。球閥 這大大增加了容量并延長了使用壽命。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
