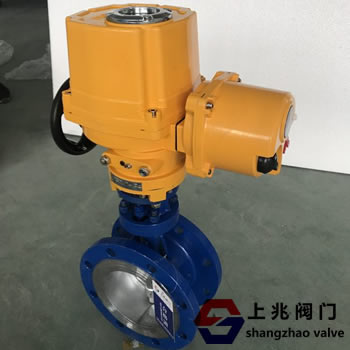

| D943H-16C-150電動法蘭蝶閥 發布時間：19-05-28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一，D943H-16C-150電動法蘭蝶閥 - 概述： 1.閥門采用三偏心密封結構，閥座和蝶板幾乎沒有磨損，密封功能更緊密，更緊密。 2。密封圈由不銹鋼制成。它具有硬金屬密封和彈性密封的雙重優點。它在低溫高溫下具有優異的密封性能，具有耐腐蝕，使用壽命長的特點。 3。盤板密封面采用鈷基硬質合金焊接而成，密封面耐磨，使用壽命長。 4。大型蝶板采用桁架結構，強度高，流通面積大，流動阻力小。 5。該閥具有雙向密封功能。它不受安裝期間介質的流動方向的限制，并且不受空間位置的影響。它可以在任何方向安裝。 6。驅動單元可在多個工位旋轉90°或180°，方便用戶使用。  三偏心硬密封蝶閥， 特點其中：閥座密封圈由軟質T形密封圈兩側的多層不銹鋼板組成。 閥板和閥座的密封面為一種斜錐形結構，耐溫耐腐蝕的合金材料沉積在閥板的傾斜錐面上;固定在調節環壓板和壓板上的調節螺栓組件之間的彈簧組裝在一起。 該結構有效地補償了套筒與閥體之間的公差帶和閥桿在中壓下的彈性變形，解決了雙向可互換介質輸送過程中閥門的密封問題。 \\ n 軟T形多層不銹鋼板用于形成密封圈，具有金屬硬密封和軟密封的雙重優點。它在低溫和高溫條件下具有零泄漏密封性能。 測試證明，當池的正流動狀態的介質的流動方向與盤的旋轉方向相同時，密封表面的壓力由扭矩的作用引起。傳動裝置和閥板上介質的壓力。 當正介質壓力增加時，閥板表面越緊，閥座密封面越緊，密封效果越好。 D943H-16C-150電動法蘭蝶閥在逆流狀態下，密封在閥板和閥座之間偏壓驅動器以將閥板偏壓在閥座上。 當反向介質的壓力增加時，閥板與閥座之間的單位正壓小于中壓，負載后儲存的調節環彈簧的變形可以補償緊壓閥板和閥座的密封表面。 發揮自動補償功能。 因此，本實用新型不像現有技術那樣在閥板上安裝軟硬的多層密封圈，而是直接安裝在閥門上在壓板和閥座之間增加一個調節環，這是一種理想的雙向硬密封方法。 它將取代閘閥和球閥 D943H電動法蘭硬密封蝶閥結構采用三維偏心原理設計。彈性密封和軟硬多層密封兼容新的加工工藝，使蝶閥在運行過程中可以減小扭矩力，實現省力，節能的功能。 從而確保整體耐腐蝕性，耐高溫性和抗損壞性。 適用于食品，醫藥，石油化工，發電廠，鋼鐵廠，工業環境水處理和高層建筑，供水和排水管道，用于調節流量和關閉流體。 二，D943H-16C-150電動法蘭蝶閥 - 功能 1。結構獨特，體積小，重量輕，操作靈活，省力，方便; 2，密封可靠，可實現空氣密封無泄漏; \\ r \\ ? 3。流量特性往往是線性調整的最佳選擇; 4，采用三偏心原理，使密封面損壞近似為零，延長閥門的使用壽命; r \\ n 5，廣泛的應用。 如：可用于水，蒸汽，油，空氣，氣體等介質; 6，適用于6.4MPa以下的不同溫度和壓力水平，耐腐蝕性和其他介質管道。 三，D943H-16C-150電動法蘭蝶閥 - 主要連接和尺寸：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
