上海上兆閥門淺談低溫緊急切斷閥在LNG領域的應用，液化天然氣簡稱LNG，經壓縮、冷卻至其沸點（-161.5℃）溫度后變成的液體，所使用的閥門需經過低溫深冷處理，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。 LNG作為一種高效的、可儲存的清潔能源，在產業鏈的各個環節上都表現出廣闊的發展前景。國內天然氣液化工廠主要以小型為主，湖北黃岡最大處理規模已達到120萬噸/年的液化能力。國內LNG接收站儲備規模也在不斷擴大，截至目前中國海油已投產6座LNG接收站，LNG年接收能力超過2400萬噸/年。

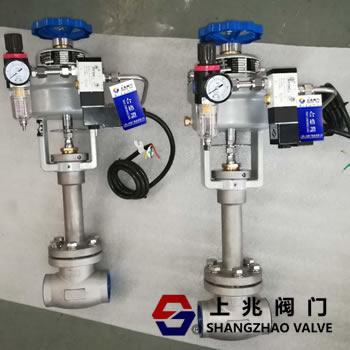

在LNG產業的快速發展過程中，與其配套的低溫閥門（如低溫截止閥，低溫球閥，低溫安全閥，低溫止回閥，低溫增壓閥，低溫減壓閥，低溫緊急切斷閥）需求量與日俱增。由于LNG具有可燃可爆超低溫的顯著特點，而且LNG工廠通常地處海邊鹽霧環境，因此對低溫閥門的選型設計提出了更高的要求。目前國內大部分站場的LNG用深冷低溫閥門有一大部分采用，有些苛刻工況用低溫閥門仍被國外所壟斷，如J-T閥，大型LNG儲罐的呼吸閥，大口徑、磅級閥門等。盡管國內材質設計滿足低溫要求，但某些零部件的承壓和密封性能仍需進一步改進完善。 小型天然氣液化工廠中，低溫閥門主要集中在液化單元和LNG儲存單元，壓力等級不高，內徑較小，其中較為苛刻工況為混合制冷循環工藝還用低溫混合制冷劑節流閥喝LNG節流閥這種多級降壓調節閥。據粗略統計，一般液化工廠用低溫閥門數量約占整個工廠閥門總量的30%。在LNG接收站中（主要指接收能力200萬噸/年以上的大型站場），低溫閥門數量在2000個左右，其中小尺寸閥門數量約700個，低溫閥門占全部閥門的90%以上，部分閥門壓力等級較高，口徑較大。 低溫緊急切斷閥 1，低溫閥門須要加長閥蓋，閥蓋應為整體式螺栓連接結構； 2，應裝備加長閥桿，保證填料處于環境溫度，所有閥桿都是防吹出結構。 3，閥內件應易于拆卸，尤其是閥座可在線維護并易于更換，內件和密封能夠快速從閥頂部拆卸，可在線維修。 4，具有軟密封結構的閥門應采用防火設計。 5，所有球閥都應裝有泄壓裝置。 6，具有外密封結構的球閥、截止閥等應具有外密封性能。 7，閥體、內件、閥蓋、閥桿、執行機構等須設計成防靜電結構。 低溫緊急切斷閥屬于常閉式 氣動切斷閥，采用彈簧活塞式氣缸，氣缸裝置有±80℃易熔合金，通過0.4～0.6MPa潔凈的壓縮空氣或氮氣的壓力頂開壓縮氣缸的彈簧力，低溫氣動切斷閥開啟，排空氣缸的氣源壓力，通過罐內介質的沖擊壓力及氣缸彈簧力舒展帶動閥瓣回位關閉。±80℃易熔合金裝置有效防止低溫氣動緊急切斷閥在應用中環境出現高溫或火情可自動泄壓關閉的作用，當環境出現高溫大于±80℃，易熔合金軟化熔解，氣源壓力通過排氣孔排出泄壓，氣動低溫緊急切斷閥關閉，起到保護LNG接收站儲罐及管道設備的安全防護。 |
