| DJ661F氣動低溫緊急切斷閥使用說明書 發布時間：20-06-01 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

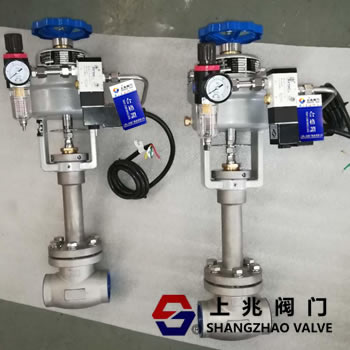

氣動低溫緊急切斷閥--產品概述： 上海上兆閥門廠自主研發生產的SZ/上兆牌氣動低溫切斷閥在氣缸充入（氮?dú)饣蛘邏嚎s空氣）推動活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體,活塞在彈簧的作用力下推動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉；本產品適用于低溫貯槽、槽車和罐車上切斷和流通介質，并在出現故障時能及時切斷介質。這種新型閥門具有結構簡單、體積小、重量輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點，廣泛應用于LO2、LN2、LAr、LNG、LHe及其它低溫介質,具有防火、防靜電、防爆功能。
氣動低溫緊急切斷閥--產品特點： 氣動低溫切斷閥在氣缸充入（氮?dú)饣蛘邏嚎s空氣）推動活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體,活塞在彈簧的作用力下推動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。 氣動低溫緊急切斷閥--技術參數：
氣動低溫緊急切斷閥-- 零件材料:
氣動低溫緊急切斷閥--外形連接尺寸：
產品工作原理 氣缸充入指定壓力時,活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體, 活塞在彈簧的作用下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉； 氣動操作時,當閥門的周圍環境溫度達到易熔金屬熔化溫度時(用于低溫槽車、低溫罐式集裝箱的緊急切斷閥易熔塞在75℃±5℃應熔化)，易熔塞內部的易熔金屬就會熔化，汽缸內的工作壓力會自動排放，活塞在彈簧的作用下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉； 旋轉頂部的手輪帶動閥桿與閥瓣向上運動，可手動開啟閥門。 故障分析與排除編輯 （1）因漏氣進行修理或零部件交換時,請參照原閥門結構在清潔的場所進行。此時，需先確認閥內已無壓力后再作業。 （2）檢修后必須做動作確認，并按規定做氣密試驗確認無泄漏后再投入運行。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
