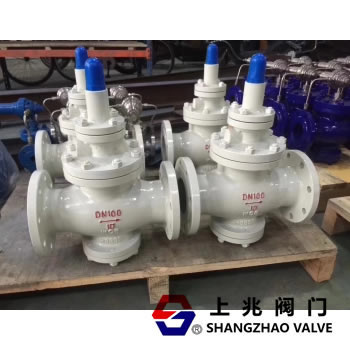

Y42X型減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
消防給水系統Y42X型減壓閥管徑的確定 建筑內部給水管道水力計算的目的是求定各計算管段設計秒流量后，正確求定各管段的管徑、水壓損失， 緊急切斷閥決定建筑內部給水系統所需的水壓。在求得管網中各設計管段的設計流量后，根據水力學中流量公式可知，只需選定了設計流速，便可求得管徑D。 1、生活或生產給水管道內的水流速度，不宜大于2.0m/s，干管流速一般采用1.2~2.0m/s。當有防噪音要求，且管徑小于或等于250㎜時，生活給水管道內的水流速度可采用0.8~1.2m/s。連接衛生器具的支管為0.36~1.2m/s；干管、立管及橫管1.0~1.8m/s。 2、消火栓滅火系統的水流速度不宜大于2.5m/s。 3、自動噴水滅火系統的水流速度不宜大于5.0m/s。 4、不允許斷水的給水管網，如從幾條引入管供水時，應假定其中有一條被關閉修理，其余引入管應按供給全部用水量進行計算；對于允許斷水的給水管網，引入管應按同時使用計算。 5、引入管的管徑，不宜小于20㎜。防止管內液體流速過大，以免產生噪音。
| 公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 | | 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 | | 密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 | | 最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 | | 出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 | | 壓力特性偏差(Mpa)△P2P | GB12244-1989 | | 流量特性偏差(Mpa)P2G | GB12244-1989 | | 滲漏量 | 0 | | 工作溫度 | 0℃-80℃ |
Y42X型減壓閥--配件材質：
| 零件名稱 | 零件材料 | | 閥體 閥蓋 底蓋 | WCB | | 閥座 | 2Cr13 | | 閥瓣 | 2Cr13 | | 閥桿 | 2Cr13 | | 缸套 | 2Cr13/25(鍍硬鉻) | | 活塞 | 2Cr13 | | O型圈 | 丁腈橡膠 | | 密封圈 | 丁腈橡膠 | | 膜片 | 夾織物丁腈橡膠 | | 調節彈簧 | 60Si2Mn |
|
