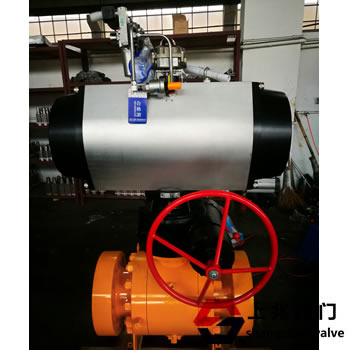

Q647Y氣動緊急切斷閥--產品簡介：



Q647Y氣動緊急切斷閥是由球閥和氣動執行器組成，氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。應用于水處理、空氣處理、冶金、天然氣、油品、化工行業、造紙、印染等。

球閥溫度：軟-20℃-200℃、硬-29℃-350℃；

設計標準：GB/T12237-1989、DIN3357/1、2:API608

法蘭尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；

氣缸形式：雙作用、單作用（彈簧復位式）

氣源壓力：雙作用4～8bar、單作用5～8bar

技術參數和性能

一、閥    體

1、公稱通徑：15~200mm

2、公稱壓力：PN1.6Mpa、4.0Mpa、6.4Mpa 、10Mpa、16Mpa（需定制）、150Lb、300Lb、600Lb；

3、連接形式：法蘭式按(JB78-59 、JB79-59、GB/T9113.1)；

4、材    料：HT200、WCB 、304、304L、316、316L及各種內襯PTFE；

5、溫度范圍：常溫-40℃~150℃、中溫-40℃~280℃、高溫-40OC~425OC；

6、檢驗和試驗標準按JB/T9092；  設計和制造標準按GB/T12237；   結構長度標準按GB/T12221。

二、閥內組件

1、閥芯型式：O型閥芯；2、閥芯材料：A105、304、316、316L；3、閥桿材料：2Cr13、304、316等；

4、閥座材料：聚四氟乙烯（PTFE），對蒞聚苯（PPL）、硬質合金閥座；    5、壓蓋材質：WCB鑄鋼；

6、填    料：V型聚四氟乙烯填料，柔性石墨（適用高溫型）。

三、執行機構

1、氣缸形式：單缸或雙缸式（單作用或雙作用）；2、工作壓力：4~7 kgf/cm2；3、空氣耗量: 1~131L；

4、開關時間：雙作用式1~5秒；   5、氣缸材質：鑄鋁合金；  6、適用工作環境溫度：-20℃~80℃；

7、回轉角度：90O±3O。

四、附件配置

1、電磁換向閥：電源有220VAC、110VAC、24VDC，分普通型和隔爆型、單電控和雙電控；

2、限位開關（回信器）：分普通型和隔爆型；   3、空氣過濾減壓器；  4、手動操作裝置；

5、閥門定位器：分機械式和智能型、普通型和反饋型、分普通型和隔爆型。

五、性能參數

1、動作范圍：0-90O；  2、允許壓差△P：小于公稱壓力（1.6 Mpa）； 3、基本誤差：2% 帶定位器；

4、泄漏量Q：按API598標準（接近或達到零泄漏）；
