| 閥門通徑和介質流速之間的關系 發布時間：20-10-30 |

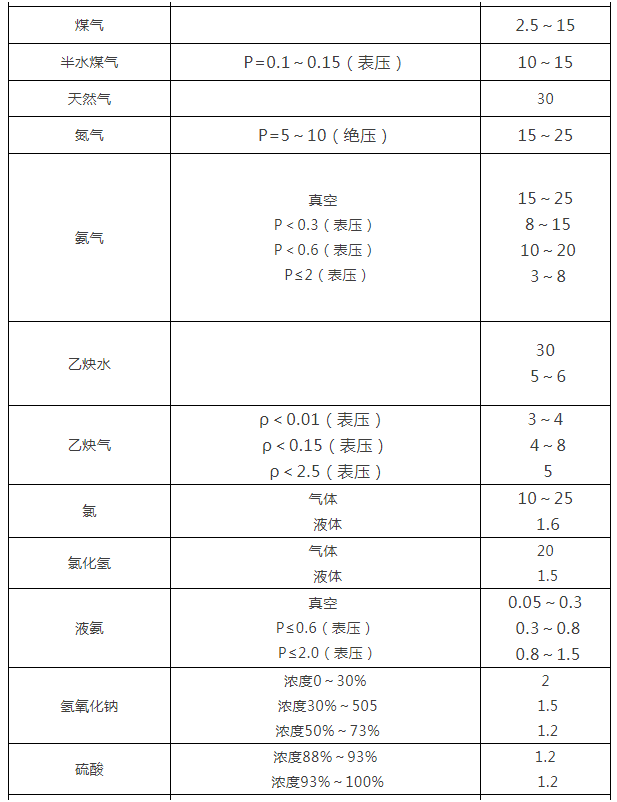

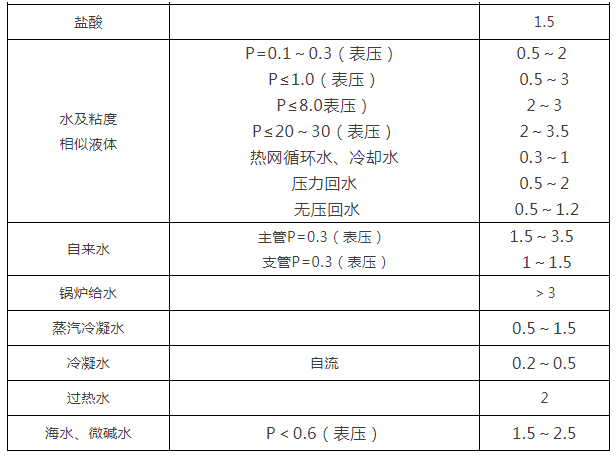

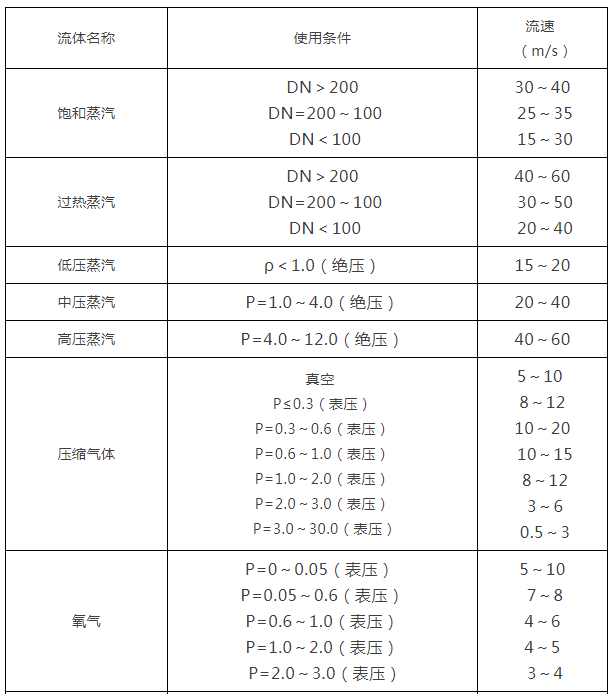

閥門的用戶可分為石油、石化、化工、冶金、電力、水利、城建、機械、煤炭、食品和其他(其中，機械與化工行業的用戶對閥門市場比較關心，對閥門的要求也較高)。在目前市場上，普遍的閥門品種為球閥、 截止閥、閘閥、閥；其次為蝶閥和調節閥；第三為止回閥；第四為減壓閥、排污閥和蒸汽疏水閥；第五為截流閥和隔膜閥；第六為旋塞閥、柱塞閥及其它閥門。 緊急切斷閥、球閥、截止閥、閘閥、閥與后面層次閥門的用量相差較大，其總產量占到各種閥門產量的63.6%(按產量單位噸計)。 在閥門應用的領域里，機械、冶金、石化、化工、城建等行業應用閥門的種類較多，特別是機械行業，各種閥門基本均有應用。除了機械行業外，閥主要應用于化工；蝶閥主要應用于石化和冶金；隔膜閥主要應用于冶金、電力和化工；止回閥主要應用于冶金、化工和石化；截止閥主要應用于石油和化工；截流閥主要應用于 冶金、石化、化工和電力；緊急切斷閥主要用于液氨、燃氣、天然氣、液化石油氣等管道上起到安全保護作用。排污閥主要應用于石化和化工；球閥主要應用于石油、化工和冶金；閘閥主要應用于化工、電力和城建；調節閥主要應用于化工、冶金、 電力和食品；柱塞閥主要應用于石化和冶金；旋塞閥主要應用于化工和冶金；減壓閥主要應用于石化、化工和冶金；蒸汽疏水閥主要應用于化工和石化。上兆閥門和您一起談談閥門通徑和介質流速之間的關系： 閥門的流量與流速主要取決于閥門的通徑，也與閥門的結構型式對介質的阻力有關，同時與閥門的壓力、溫度及介質的濃度等諸因素有著一定內在聯系。   1.兩者究竟有什么關系？ 閥門的流道面積與流速、流量有著直接關系，而流速與流量是相互依存的兩個量。當流量一定時，流速大，流道面積便可小些；流速小，流道面積就可以大些。反之，流道面積大，其流速??；流道面積小，其流速大。 介質的流速大，閥門通徑可以小些，但阻力損失較大，閥門易損壞。流速大，對易燃易爆介質會產生靜電效應，造成危險；流速太小，效率低，不經濟。對粘度大和易爆的介質，應取較小的流速。油及粘度大的液體隨粘度大小選擇流速，一般取0.1～2m/s。 一般情況下，流量是已知的，流速可由經驗確定。通過流速和流量可以計算閥門的公稱通徑。 閥門通徑相同，其結構型式不同，流體的阻力也不一樣。在相同條件下，閥門的阻力系數越大，流體通過閥門的流速、流量下降越多；閥門阻力系數越小，流體通過閥門的流速、流量下降越少。 2.各種介質常用流速一覽表      注： ●DN值的單位為：mm ●P值的單位為：MPa ●閘閥的阻力系數小，僅在0.1～1.5的范圍內 ●口徑大的閘閥，阻力系數為0.2～0.5 ●縮口閘閥阻力系數大一些 ●截止閥的阻力系數比閘閥大得多，一般在4～7之間。Y型截止閥（直流式）阻力系數最 小，在1.5～2之間 ●鍛鋼截止閥阻力系數最大，甚至高達8 ●止回閥的阻力系數視結構而定：旋啟式止回閥通常約為0.8～2，其中多瓣旋啟式止回閥的阻力系數較大 ●升降式止回閥阻力系數最大，高達12 ●旋塞閥的阻力系數小，通常約為0.4～1.2 ●隔膜閥的阻力系數一般在2.3左右 ●蝶閥的阻力系數小，一般在0.5以內 ●球閥的阻力系數最小，一般在0.1左右 上述閥門的阻力系數是閥門全開狀態下的數值 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
