| 天然氣閥門的性能與選型 發布時間：20-12-03 |

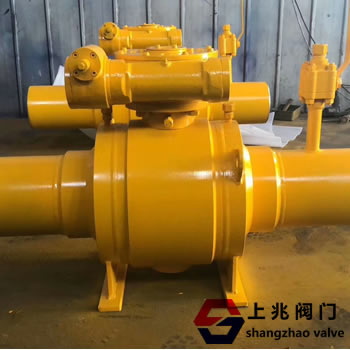

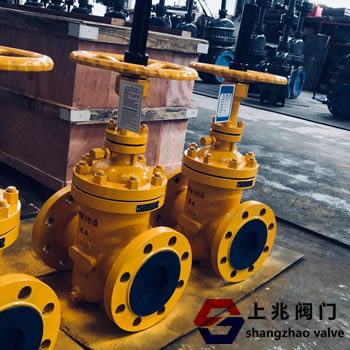

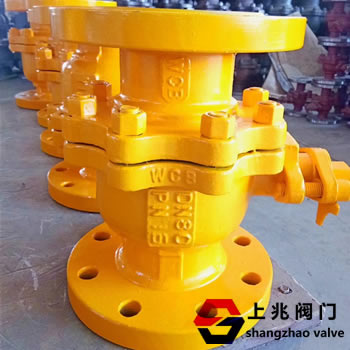

由于天然氣具有易燃，易爆和腐蝕性，因此安裝在地下管道網絡上的天然氣閥門必須滿足以下要求，以確保長期安全運行： 1.1天然氣閥門材料的耐腐蝕性能天然氣閥門的設計和選擇策略 #管道輸送的天然氣在脫硫前含有大量的硫化氫。這是一種有毒且高度腐蝕性的氣體。它與鐵反應形成硫化鐵，后者會剝落并腐蝕機械設備。 即使通過脫硫和其他方法處理天然氣，仍然會殘留硫化氫。 因此，管道閥的材料選擇應采用耐硫和耐腐蝕的材料。  1.2天然氣閥結構的合理性 全孔設計，減少流阻，方便管道清潔器或管道檢測器通過，同時節省運行成本；盡可能降低結構高度，以節省安裝成本；閥的頂部應配備全封閉的開閉裝置 指示器使操作員可以隨時輕松地查看閥的狀態，以免發生誤操作。 1.3密封天然氣閥門的性能好壞 天然氣閥門的泄漏要求非常嚴格。 CJ3055-95城鎮燃氣閥的測試和檢查標準規定：在1.1倍額定額定工作壓力下，不允許軟密封閥有任何可檢測的內部泄漏，而硬密封閥則應為額定額定壓力的1.1倍。 在工作壓力下允許的內部泄漏小于0.3DNmm3 / s。 對于外部泄漏，絕對不允許。 通常，埋入式閥和更重要的閥都是焊接閥體。 為了確保管道閥的密封性能，要求密封對具有優異的耐腐蝕性，耐磨性，自潤滑性和彈性。 1.4天然氣閥的便捷操作 大多數地下管線閥門都是手動打開和關閉的，因此要求閥門的打開和關閉扭矩較小，并且整個過程的轉數不能太大，以免產生氣體事故發生后可以盡快切斷氣源。  1.5天然氣閥門的簡單維護 閥門零件的設計應考慮使用免維護免維護結構，以最大程度地減少檢查和維護的工作量，并減少由于閥門檢查和維護而造成的道路封閉，從而影響交通。 2.1幾種常用天然氣閥門的對比分析 目前，我國的天然氣工業所用的氣閥在結構上嘗試分為三大類，即閘閥，球閥和蝶閥。 以下將從三個方面對這些類型的閥門進行分析和比較： 2.2天然氣閥門的工作原理和結構特征比較 閘閥要打開并通過上下移動閘門來關閉閥門，以實現管道的某些部分需要完全打開和完全關閉，并滿足介質通過時僅需很小的壓降的要求。 閘閥通常適用于不需要經常打開和關閉并保持閘門完全打開或完全關閉的工作條件。 不適合用作調節或節流。 閘閥通常設計為全孔，低流動阻力，并且可以通過清掃球和管道檢測器。 閘閥的結構高度通常為管道直徑的3-5倍，這適合于管道被深埋的情況。 球閥依靠旋轉球體打開然后關閉閥門，只需要旋轉90°。 球閥開關重量輕，尺寸小且可以制造 它具有大直徑和可靠的密封。密封表面和球形表面通常處于閉合狀態，并且不容易被介質侵蝕。它廣泛用于各個行業。 結構簡單，維修方便，全直徑設計，低循環阻力，可通過清掃球和管道探測器。 蝶閥是根據管塞原理設計的。它的流量控制元件是一個傾斜的圓盤。圓盤固定在心軸上，打開和關閉由旋轉的心軸控制。閥座固定在閥體壁上。 閥體為薄煎餅型，適合調節介質流量。 蝶閥體積小，重量輕，易于操作，但流阻大，無法通過清掃球和管道檢測器。 根據上述結構特點和工作原理，閘閥和球閥更適合于天然氣管道。  2.3天然氣閥的經濟比較 我們將額定壓力為經經濟比較，公稱直徑為4 kg，DN200。使用球閥的成本最高，約為閘閥和蝶閥的三倍。 盡管閘閥的價格比蝶閥的價格高得多，但大約是蝶閥的4倍，但是由于這種閘閥可以直接埋入，因此節省了大量安裝成本，因此閘閥和蝶閥的總體成本是相似的。從多年的使用經驗來看，閘閥的性能和使用壽命遠優于蝶閥。 因此從這個角度來看，閘閥應該是首選。 2.4天然氣閥的安全性比較 隨著技術水平的不斷提高，安全性各種閘閥的數量也得到了不斷改進。 平行雙閘閥配有閥桿保護套，以防止閥桿被介質腐蝕；殼體采用特殊設計的鼠籠式加強筋，減輕了閥門的整體重量，增強了殼體的強度和剛度。 密封天然氣閘閥采用彈性硬密封。當閥門完全打開或完全關閉時，密封對將介質與閥腔完全隔離，使閘閥具有耐火，耐高溫和耐腐蝕的特性。 閘閥配有全封閉的開閉指示器，使操作員可以清楚地了解閥的狀態。 球閥還具有耐火和耐高溫的特點抵抗性。 密封座上的PTFE材料在高溫下燃燒后，金屬密封座和每個密封部分可以形成金屬對金屬的密封結構，以防止氣體介質擴散并防止災難從擴展此外，它還具有防靜電結構，可將球閥打開和關閉過程中形成的靜電引入地面，以防止靜電積聚和點燃介質，并確保安全。設備;球形閥具有有限的位置鎖定機構，以防止操作員誤操作或非法操作。 蝶形閥的密封對的隔離寬度過窄，很容易導致閥瓣滑落。在關閉過程中是否過分或不適當，燃氣緊急切斷閥會影響密封；另外，由于密封對的一部分是橡膠或聚四氟乙烯，因此在氣刷過程中很容易損壞或掉落，并且在火和高溫情況下很容易損壞，并且使用壽命短。 從以上分析結果可以看出，從任何角度看，蝶閥都不適合于地下燃氣管道。 但是由于空間限制，只能使用蝶閥。 選擇蝶閥時，應使用多偏心的高質量蝶閥，并且密封材料應為PTFE或硬密封，并且在調試過程中必須將其精確地調整到關閉位置。 閘閥和球閥 性能和安全性都更適合于地下天然氣管道。 但是它們也有自己的缺點。從設計到制造，球閥都需要很高的技術水平，因此它們的成本相對較高。 閘閥在打開和關閉時需要旋轉很多次，并且打開和關閉需要很長時間。 因此，我們在選擇閥門時應綜合考慮多種因素，并在確保安全性和可靠性的同時盡可能節省成本。從這個角度出發，應根據氣體的特性和管道的工作壓力合理選擇閥門，以滿足管道的要求。 安全操作可以達到降低成本和充分利用材料的目的。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
