天然氣管道中有一個相對普通的閥門。由于其特殊的應用場合，氣體球閥對密封性能有較高的要求。如何具體確保其密封性能？ 在燃?xì)?strong> 球閥閥座的結構設計中，通常有兩種方式，即下游閥座自排放設計和雙活塞效應設計。 對于第一種閥座設計，在其關閉狀態下，當其管道壓力作用在其上游閥座環的外表面上時，其閥座將被壓在其球上，并且如果介質從其上游泄漏至其閥在腔體內，當閥腔的內部壓力高于其下游管道壓力時，下游的相關閥座會將其閥腔壓力壓向其下游以釋放它。

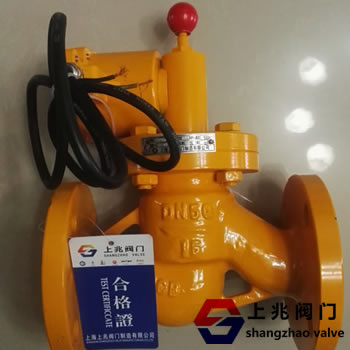

如果是閥座的第二種形式，通常情況下，燃?xì)?strong> 緊急切斷閥它的壓力作用在閥座密封環末端的外側，它將密封環壓在閥體上以產生相應的擠壓力，這樣就可以 在密封環和閥體之間形成相對可靠的密封結構。 即使閥座泄漏，其壓力也會直接進入閥體并直接作用在上游密封面的內側，并向閥座密封圈施加擠壓力， 燃?xì)忾y使閥座密封圈緩慢靠近閥體，形成更可靠有效的密封結構，以確保其密封性能。 |
