儲運防爆緊急切斷閥概述：

　　儲運防爆緊急切斷閥本產品適用于油庫和化工廠(倉庫)油罐的進出油管路。當油或化學液體溢出、泄漏或著火時，緊急關閉切斷閥，切斷油或危險的化學液體。杜絕因泄漏引發的爆炸事故和火災事故，確保國家和人民的生命財產安全。它也可以用作電動閥。

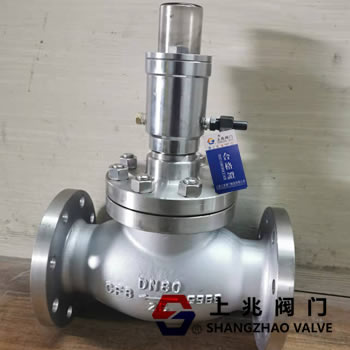

　　二。儲運防爆緊急切斷閥的產品結構

　　結構為活塞式。它主要由主閥和液壓系統組成。液壓系統是以液壓油為動力傳遞介質的獨立系統，具有故障率低、噪音低、維護方便、使用壽命長的特點。

　　三。儲運防爆緊急切斷閥主要技術參數

　　產品型號：0QDQ421F-25C

　　公稱直徑：100；150；200；250；300毫米

　　防爆等級：ExdBT4 GB

　　工作電壓：交流380伏/220伏

　　工作壓力：0 ~ 1.6兆帕

　　閥體材料：鑄鋼(不銹鋼閥體可根據用戶要求定制)

　　四。儲運防爆緊急切斷閥工作環境條件

　　1.切斷閥適用于II類和B類表面溫度不高于T4集團爆炸性混合物表面溫度的場所，如汽油、煤油、柴油、航空煤油、粘度不大于恩氏粘度的潤滑油、化學液體等。

　　2.電源電壓的波動不應超過額定電壓的10%。

　　3.入口管道必須配備過濾裝置。

　　4.環境溫度-40 ~ 55

　　5.環境濕度不超過90%

　　五：安裝要求建議

　　打開包裝箱前，先檢查裝箱單與實物是否*，訂購的產品型號、規格、參數是否*，是否有產品合格證。檢查產品在運輸過程中是否損壞或不完整。如有不符合，請直接聯系本公司。

　　請按照安裝示意圖安裝，安裝在出油管線上的切斷閥應比出油管線低800mm，以避免油箱放油困難。為了方便拆卸和檢查，請設置旁通管。

　　截止閥應水平安裝，閥體的箭頭應朝向介質流動的方向*。

　　切斷閥的連接形式為法蘭連接。具體尺寸見法蘭尺寸圖。法蘭標準為GB/T9119-2010，法蘭之間的螺栓全部擰緊。

　　氣動切斷閥與管道連接牢固后，用耐油性能良好的6芯6 * 1mm  (3芯3 * 1mm)塑料護套絕緣電纜(RVV型)通過防爆接線盒電氣接口的G1/2連接器與電氣控制裝置連接。

　　電源和電控裝置位于非爆炸危險場所。

　　接線：參見電氣原理圖進行接線。

　　不及物動詞油庫防爆緊急切斷閥的工作環境

　　6.1切斷閥適用于II類和B類表面溫度不高于T4組爆炸性混合物的場所，如汽油、煤油、柴油、粘度不大于4度Si's的潤滑油、化學液體等。

　　6.2電源電壓的波動不應超過額定電壓的10%。6.3進水管必須裝有過濾裝置。

　　6.4環境溫度-20 ~ 40

　　6.5環境濕度不超過90%

　　七。工作原理

　　液動切斷閥為常閉閥，安裝在油罐管道入口閥的上方，出口閥的下方。閥門正常工作時，按下啟動按鈕，防爆電機帶動油泵將壓力油打入油缸下腔。動力活塞桿拉起閥門活塞，使閥門在正常工作狀態下開啟。當液位計和可燃氣體報警器發出報警信號或突然停電時，閥桿立即使活塞在彈簧力和自重的作用下迅速下降，關閉切斷閥，切斷油或化學液體。故障(或事故)排除后，按照正常工作程序進行。
