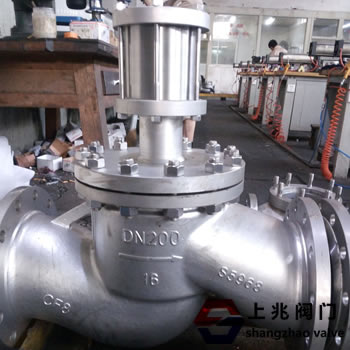

| QDQ641H氣動活塞式緊急切斷閥 發布時間：22-05-10 |
QDQ641H氣動活塞式緊急切斷閥產品概述： QDQ641H 氣動活塞式緊急切斷閥（以下簡稱氣動緊急切斷閥）是生產過程自動化系統中執行機構的一種，高壓切斷閥與防爆電磁閥，大功率減壓閥等配套使用，可以對自動化系統中輸送管道上流動介質進行自動切斷或者安全放空，氣動切斷閥配有手動裝置，在氣源出現故障時能及使關閉閥門，防止事故擴大。由于具有結構簡單，操作方便，使用可靠，快速關閉等特點，可以廣泛地應用在石油，化工，冶金等工業生產部門。 QDQ641H氣動活塞式緊急切斷閥作用原理及結構說明： 1、常閉式氣動切斷閥：采用雙作用氣壓缸，當電磁閥斷電氣源換向，上氣缸進氣，氣源推動活塞推桿下移，閥門關閉。反之當電磁閥通電換向，下氣缸進氣，氣源推動活塞推桿上移，閥門處于開啟狀態。本閥裝配了行程開關，可以遠程顯示閥門開啟或者關閉，顯示狀態為指示燈。《斷電通氣閥門關閉，通電通氣閥門開啟》 2、常開式氣動切斷閥：采用雙作用氣壓缸，當電磁閥斷電氣源換向，下氣缸進氣，氣源推動活塞推桿上移，閥門開啟。反之當電磁閥通電換向，上氣缸進氣，氣源推動活塞推桿下移，閥門處于關閉狀態。本閥裝配了行程開關，可以遠程顯示閥門開啟或者關閉，顯示狀態為指示燈。《斷電通氣閥門開啟，通電通氣閥門關閉》 3、氣源要求經過過濾的壓縮空氣或者氮氣。閥體內的流動介質應該是：無雜質無顆粒的液體或者氣體。 4、手輪機構用在當氣源發生故障時，實現閥門在緊急情況下關閉，防止事故擴大，保證系統和人員安全。 5、閥門工作介質的流動方向為：按閥門箭頭方向。 QDQ641H氣動活塞式緊急切斷閥設計規范及技術要求： 1.閥門設計標準：JB/T7746-2006《緊湊型鋼制閥門》 2、閥門法蘭的連接按尺寸JB/T79.2-94《凹凸面整體鑄鋼法蘭》或GB/T9113尺寸標準。 3、閥門的連接長度按GB/T12221標準 4、適用溫度：-20～+150 5、適用介質：氟化氫《氣體》，天然氣，氨氣等 6.氣缸工作壓力：0.3-0.6Mpa 7.電磁閥采用：二位五通電磁閥《防爆式》  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
