| Q941F-25C液化石油氣緊急切斷閥 發布時間：22-05-23 |

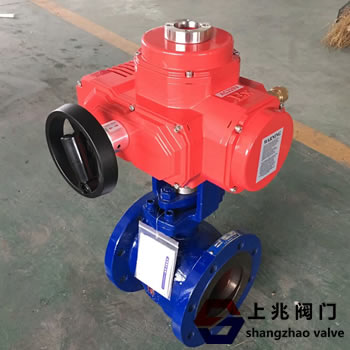

Q941F-25C液化石油氣緊急切斷閥簡介: Q941F-25C液化石油氣緊急切斷閥采用2件式結構設計，由4個高強度螺栓固定，可提供整體抗拉強度。密封圈采用大金聚四氟乙烯，泄漏的可能性降到最低點。耐用、經濟的嵌入式球閥是工業應用的理想選擇。 液化石油氣緊急切斷閥的技術參數: 1。閥體材料:WCB鑄鋼u002FCF8、CF8M和CF3M不銹鋼。 2。碳鋼閥體表面采用黑色磷化處理，不銹鋼閥體采用固溶退火處理。 3。球芯 u002f閥桿:304 4。執行機構:帶手輪的防爆裝置。 5。防爆等級:EXdiiCT5， 6。電源:220V，24V 7。類型:開-關和關-開。 8。壓力等級:RF15:ASMS等級150，RF30 ASMS等級300 9。工作壓力:1.6-4.0兆帕6.4-10兆帕。 10。工作溫度:-29攝氏度+120攝氏度。所用介質:液氨、氨、煤氣、液化石油氣、煤氣、甲醇、弱腐蝕性介質 12。連接方式:螺紋、焊接和法蘭。 13。法蘭:凸面、平面、凹面。 閥桿無泄漏設計: 球閥具有可移動加載和自動調節主次密封的特點。閥桿用蝶形墊圈密封。 密封件可以自動調節溫度和日常磨損引起的變化。 3〖12〗80mm-300mm球閥采用獨立的填料密封壓蓋，調節方便，無需拆卸已安裝的緊固件或執行機構。填料壓蓋可將填料均勻分布在密封管道中。 主密封是推力軸承和推力墊圈的組合，可調節閥桿密封在閥桿和閥體之間形成二級密封。標準閥桿填料由RPTFE制成的V形環組成，而防火閥門使用標準石墨填料。 (i)球體: Q941F-25C液化石油氣緊急切斷閥球體經過精密加工，鏡面拋光后，可實現氣泡密封，降低操作扭矩。出于多重安全考慮，在每個球體的閥桿槽上開另一個孔，以平衡閥門開啟時閥門內部與管道內流動介質之間的壓力。 (ii)閥體: DN15-dn 100的閥體為熔模鑄造，經過固溶退火和正火處理，以提高質量和強度。所有閥門鑄件都標有鑄造廠的爐號，以便追溯。 (三)閥座: Q941F-25C液化石油氣緊急切斷閥閥座設計可確保雙向氣泡密封和低操作扭矩。所有彈性密封座的外徑上都有減壓槽，以降低通過入口端的流體壓力，同時具有良好的預緊力，保證低壓密封和真空密封。 (iv)防靜電裝置:標準情況下，所有球閥都配有防靜電裝置，可將球體和閥體攜帶的靜電傳導至地面。 (v)閥桿組件: Q941F-25C液化石油氣緊急切斷閥制造的閥桿具有承載能力大、質量高的特點。閥桿與球體精確配合，所有閥桿都安裝在閥體內。防吹閥桿的設計增加了安全系數。 (vi)防火安全: 閥門可以用RPTFE密封石墨閥桿，達到更高的防火安全標準。比如在花炮房，高溫破壞了彈性閥座，球體會與金屬閥座直接接觸，形成第二道金屬對金屬的密封。 (vii)智能閥桿設計: 內部零件可互換，閥桿堅固，大直徑閥桿為活動加載式，自調節密封，蝶形墊片可用于調節和補償溫度和磨損引起的密封緊密度。禁止采用手動調整的方法造成密封和閥座的磨損。鞍型鎖緊墊圈可防止螺母在自動頻繁開關的應用下松動。 (viii)閥桿填料: 可調節的V形填料密封環在閥桿和閥體之間產生多重密封。每個組合閥桿填料由3或4個環組成，取決于閥門的直徑，具有長壽命、抗蠕變性和抗冷流性。 IX。閥座的選擇: 可提供多種閥座材料以滿足更多的應用: →RPTFE →不銹鋼u002FPTFE →純PTFE →PEEK →全金屬閥座→V形閥座 u 002調節流量→填隙閥座 PEEK閥座具有高壓和耐高溫性能。在閥座溫度高、開啟頻率高和蒸汽條件下，扭矩會降低。除了聚四氟乙烯的化學特性外， 它還具有較低的孔隙度和滲透率，從而增加了溫度范圍，降低了閥門扭矩。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
