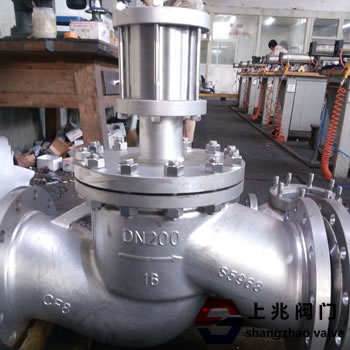

氣動活塞切斷閥是qdz中的執行單元。根據來自調節儀表的信號，直接控制被調節介質的切斷或循環，實現壓力、流量或液位等參數的自動控制。緊急切斷閥和調節閥的主要區別是兩位間歇調節，后者用于三位連續調節。該產品具有結構簡單、操作方便、體積小、重量輕、閥體設計新穎、流阻小、閥容量大、密封性能好、防火防爆等優點。采用平衡閥塞結構可以提高允許壓差。閥芯有軟密封和硬密封兩種，可根據使用性能任意選擇。因此，切斷閥它被廣泛應用于化工、石油、冶金、電力、輕工、紡織等各個工業部門的生產過程的自動控制和遠程控制系統中。

檢查并驗證:

1 .外觀檢查:零件齊全，裝配正確，緊固件不得松動、損壞，整體整潔。

2。按照本節1.4的要求，將額定壓力為140 KPa或250 KPa的氣源輸入膜氣室，進行執行機構氣室密封試驗，切斷氣源。

3。抗壓強度試驗:按照本節1.5的要求，將1.5倍公稱壓力的室溫水從調節閥的進口方向輸入閥體，另一端封閉，使運行中所有受壓的閥腔能同時承受5min的試驗壓力。測試期間，調節閥應處于全開位置。

4。包裝信函及其

其接頭的密封試驗:根據填料函及其它接頭的密封要求，在1.1倍公稱壓力下應保證不泄漏。1.1倍公稱壓力的室溫水應按規定的進水方向通入調節閥的閥體內，另一端應密封。同時，閥桿應往復運動1~3次，持續時間應小于5min。觀察調節閥的填料函以及上下閥蓋和閥體之間的連接處。

5。泄漏試驗:根據國家標準GBu002FT4213-92對氣動控制閥的要求，規定試驗條件下控制閥的泄漏量應滿足要求，并根據不同的動作方式向膜式氣室輸入一定的工作氣壓來關閉控制閥。室溫水按指定的進水方向恒壓輸入調節閥，另一端放空。用秒表和量杯測量1分鐘的漏水量。

A、工作氣壓:

(1)氣開調節閥的工作壓力為0 KPa；

②氣閉調節閥；

③彈簧量程為20~100 KPa的調節閥工作氣壓為120 KPa；

④彈簧量程為40~200 KPa的調節閥工作氣壓為240 KPa；

B、測試水壓:

(1)、調節閥允許壓差大于0.35MPa時；實驗壓力為0.35Mpa；

②調節閥允許壓差小于0.35MPa時；設計中規定的容許壓差用于實驗壓力。

C、泄漏量計算公式按國標

根據GBu002FT4213-92氣動調節閥的規定。
