| 硬密封氣動快速切斷蝶閥原理 發布時間：23-04-18 |

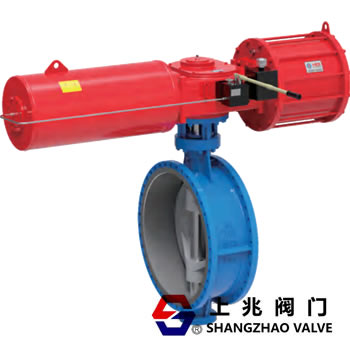

硬密封氣動快速切斷蝶閥原理 (例如：閥門類型、驅動方式、連接形式、結構型式、公稱壓力、公稱通徑、輸入信號、密封面材料、閥體材料、合用溫度、是否帶附件) 本商品為廠家直供產品，如需特殊配置的(可定做)，訂貨時請具體說明以下參數： 硬密封氣動快速切斷蝶閥訂購方式 7、兩端調的節螺釘可使尺度產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 6、IS05211尺度連接為產品的安裝更換提供了利便。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操縱。 4、齒條式連接可調節開啟角度、額定流量。 3、可在頂部、底部安裝手動操縱機構。 2、氣缸選用鋁金材料，重量輕、形狀美觀。 1、齒輪式雙活塞，輸出力矩大，體積小。 采用新型系列AT/AW型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構公道，輸出扭矩大，有雙作用式和單作用式 硬密封氣動快速切斷蝶閥氣動執行機構 單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒 合用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等 氣動煤氣快速切斷蝶閥主要機能： 硬密封氣動快切斷截蝶閥機能 8、氣缸采用緩沖設計，進步了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。緊急切斷閥合用于高爐煤氣、轉爐煤氣等可燃性氣體管道中要求快速切斷場合。 7、采用雙作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小。 6、耐高溫、耐低溫、耐侵蝕性。 5、本蝶閥結構獨特，“開關”僅需滾動閥桿90°即可完成。操縱靈活、利便、省力、不受介質壓力的高低影響，密封機能可靠； 4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長； 3、本蝶閥的三維偏心距，經由嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能； 2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性不管在高溫、低溫的情況下，它與蝶板均具有優良的密封性； 1、該蝶閥結構簡樸、緊湊、重量輕、易于安裝和拆卸、維修利便； 硬密封氣動快速堵截蝶閥特點 氣動切斷蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經由拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,封閉接觸即密封的效果,達到延長使用壽命、密封機能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等侵蝕性介質的管道上，是調節流量和截?cái)嗔黧w的最佳裝置。 以上硬密封氣動快速切斷蝶閥原理由上海上兆閥門技術部所編輯，其快速切斷閥是本廠緊急切斷閥系列中的一種采用蝶閥閥體和氣動執行機構組成，大大提高的快速切斷的時間。詳情咨詢或說明書請聯系我們銷售中心。 緊急切斷閥 液氨緊急切斷閥 氨氣緊急切斷閥 燃?xì)饩o急切斷閥 ZCRB燃?xì)饩o急切斷閥 ZCRP燃?xì)饩o急切斷閥 ZCRB緊急切斷閥 燃?xì)夥辣o急切斷閥 防爆燃?xì)饩o急切斷閥 不銹鋼燃?xì)饩o急切斷閥  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
