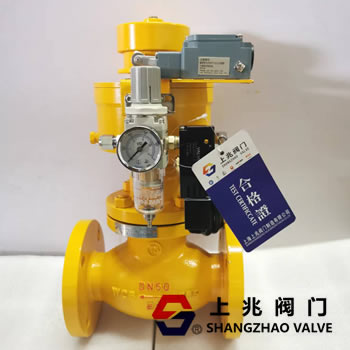

QDQ421F氣動緊急切斷閥作為工業管道系統中保障安全與穩定運行的關鍵設備，其正確安裝至關重要。它能夠在緊急情況下迅速切斷介質流動，有效防止事故的擴大，保護人員安全和設備設施。以下將從安裝前準備、安裝過程要點以及安裝后檢查等方面詳細闡述其安裝要求。

（一）閥門檢查

在安裝QDQ421F氣動緊急切斷閥之前，必須對閥門進行全面細致的檢查。檢查閥門的型號、規格是否與設計要求完全相符，確保其公稱通徑、公稱壓力、適用介質等參數滿足實際使用場景。例如，若實際工況要求閥門承受較高壓力，而所選用閥門的公稱壓力低于該值，則在運行過程中可能會出現泄漏甚至破裂等嚴重問題。

??對閥門的外觀進行仔細查看。檢查閥門表面有無裂紋、砂眼、氣孔等鑄造缺陷，以及劃痕、磕碰傷等機械損傷。若存在這些問題，可能會影響閥門的密封性和整體性能。還要檢查閥門的銘牌是否清晰、準確，上面標注的各項參數應與閥門實際情況一致。

??另外，對閥門的內部結構也要進行檢查。打開閥門的端蓋，查看閥瓣、閥座的密封面是否光滑、平整，有無磨損、腐蝕等現象。密封面的良好狀態是保證閥門密封性能的關鍵，若密封面存在缺陷，會導致介質泄漏，降低閥門的使用效果。

（二）管道清理

安裝閥門的管道系統在安裝前必須進行徹底的清理。管道內部可能存在焊渣、鐵銹、泥沙等雜質，這些雜質若在閥門安裝后進入閥門內部，會磨損閥門的密封面和運動部件，影響閥門的正常運行。

??對于新建管道，應采用機械清理或化學清洗的方法去除管道內壁的雜質。機械清理可使用刮刀、鋼絲刷等工具對管道內壁進行刮擦、清掃；化學清洗則是通過向管道內注入特定的清洗劑，溶解或剝離管道內壁的污垢。清理完成后，要用干凈的壓縮空氣或氮氣對管道進行吹掃，確保管道內無殘留雜質。

??對于已使用過的管道，在安裝新的QDQ421F氣動緊急切斷閥時，同樣要對管道進行清理。除了上述清理方法外，還需檢查管道內壁是否存在腐蝕、變形等情況。若有腐蝕，應根據腐蝕程度采取相應的修復措施，如補焊、更換管道段等；若管道存在變形，可能會影響閥門的安裝和連接，需進行矯正或更換。

（三）安裝環境檢查

安裝環境對QDQ421F氣動緊急切斷閥的安裝和日后運行有著重要影響。要確保安裝現場有足夠的空間，便于操作人員進行閥門的吊裝、拆卸和維修等操作。閥門周圍應保持整潔，無雜物堆積，避免在安裝過程中雜物掉入閥門或管道內。

??檢查安裝現場的溫度、濕度等環境條件是否符合閥門的安裝要求。一般來說，QDQ421F氣動緊急切斷閥適宜在常溫、干燥的環境下安裝。若環境溫度過低，可能會影響閥門材料的性能，導致密封件變硬變脆，降低密封效果；若環境濕度過大，可能會引起閥門表面生銹、腐蝕，影響閥門的外觀和使用壽命。

??還要考慮安裝現場的通風條件。良好的通風有助于排除安裝過程中可能產生的有害氣體，保障操作人員的身體健康。對于在易燃易爆環境中安裝閥門，還需采取相應的防爆措施，如使用防爆工具、確保電氣設備符合防爆要求等，防止發生爆炸事故。

（一）閥門安裝位置確定

QDQ421F氣動緊急切斷閥的安裝位置應根據工藝流程和安全要求進行合理確定。一般來說，應安裝在靠近被保護設備或管道的起始端，以便在緊急情況下能夠迅速切斷介質的供應。例如，在化工生產裝置中，若要保護某一反應釜，閥門應安裝在連接反應釜的進料管道上，且盡量靠近反應釜。

??閥門的安裝位置應便于操作和維護。要考慮操作人員能夠方便地接近閥門的操作機構，如手輪、氣動執行機構等。對于大型閥門，可能需要設置操作平臺或爬梯，以確保操作人員在操作閥門時的安全。另外，閥門的安裝位置還應便于進行日常的檢查、維修和保養工作，周圍應留有足夠的空間，便于拆卸和更換閥門的零部件。

??閥門的安裝位置要避免受到外力的撞擊和擠壓。應遠離振動源，防止因振動導致閥門的連接部位松動、密封性能下降。在安裝過程中，要注意與其他設備、管道保持一定的安全距離，防止在運行過程中相互干擾。

（二）閥門連接

QDQ421F氣動緊急切斷閥與管道的連接方式通常有法蘭連接、螺紋連接等。在進行連接時，必須嚴格按照相應的連接標準進行操作。

??對于法蘭連接，首先要確保閥門和管道的法蘭密封面平整、光潔，無徑向劃痕和變形。在安裝法蘭墊片時，要選擇合適的墊片材料，其材質應與介質的性質、溫度、壓力等參數相匹配。例如，對于輸送高溫、高壓介質的管道，應選用耐高溫、高壓的金屬纏繞墊片。將墊片準確放置在法蘭密封面上后，使用螺栓將閥門和管道的法蘭緊密連接。在擰緊螺栓時，要按照對稱、均勻的順序進行，避免因螺栓擰緊不均勻導致法蘭密封不嚴，出現泄漏現象。螺栓的擰緊力矩應符合設計要求，可使用扭矩扳手進行測量。

??若采用螺紋連接，要注意閥門和管道的螺紋規格應一致。在連接前，應對螺紋進行清理，去除油污、鐵銹等雜質，并涂抹適量的螺紋密封劑，以增強密封性能。在旋緊螺紋時，要注意旋轉方向正確，避免螺紋損壞。連接完成后，要檢查螺紋連接的牢固程度，防止在運行過程中因振動等原因導致螺紋松動。

（三）氣動執行機構安裝

QDQ421F氣動緊急切斷閥的氣動執行機構是控制閥門開啟和關閉的關鍵部件，其安裝必須準確無誤。根據設計要求將氣動執行機構安裝在閥門的相應位置上，確保執行機構與閥門的連接牢固、可靠。連接部位的螺栓應擰緊，防止在運行過程中出現松動。

??連接氣動執行機構的氣源管道。氣源管道應采用合適的管材，如不銹鋼管或銅管，以保證氣體的清潔和輸送的穩定性。在連接氣源管道時，要注意管道的走向和布置，避免管道出現扭曲、打折等情況，影響氣體的流通。要安裝必要的過濾器、減壓閥等附件，對氣源進行凈化和調壓，確保進入氣動執行機構的氣體質量和壓力符合要求。

??還要對氣動執行機構進行調試。在安裝完成后，接通氣源，檢查執行機構的動作是否靈活、準確。通過操作控制裝置，使閥門進行開啟和關閉動作，觀察執行機構的響應情況和閥門的開關位置是否正確。若發現執行機構動作遲緩、不到位或閥門開關位置不準確等問題，要及時進行調整和維修。

（一）外觀檢查

在完成QDQ421F氣動緊急切斷閥的安裝后，首先要對閥門的外觀進行全面檢查。檢查閥門的安裝位置是否正確，閥門與管道的連接是否牢固，各連接部位的螺栓是否擰緊。查看閥門表面有無損傷、變形等情況，若在安裝過程中對閥門造成了損傷，應及時進行修復或更換。

??檢查氣動執行機構的安裝是否符合要求，氣源管道的連接是否緊密，有無泄漏現象。觀察執行機構的外觀是否完好，各部件的安裝是否正確、牢固。若發現執行機構存在問題，應及時進行整改，確保其能夠正常工作。

（二）密封性檢查

密封性是衡量QDQ421F氣動緊急切斷閥安裝質量的重要指標之一。在安裝完成后，應對閥門進行密封性檢查。關閉閥門，向閥門的進口端通入一定壓力的介質（如氣體或液體），檢查閥門的出口端是否有介質泄漏?？刹捎梅试硭磕ㄔ陂y門的密封部位，觀察是否有氣泡產生，若有氣泡，則說明存在泄漏現象。

??對于法蘭連接部位，要檢查法蘭墊片處是否密封良好。若發現法蘭墊片處有泄漏，可適當擰緊螺栓，但要注意不要過度擰緊，以免損壞墊片或法蘭。若泄漏問題較為嚴重，可能需要更換墊片。

??對于閥門的填料函部位，也要檢查是否有介質泄漏。若填料函處有泄漏，可適當調整填料的壓緊力，但要注意不要壓得過緊，以免影響閥門的正常開關操作。若調整填料壓緊力后仍有泄漏，可能需要更換填料。

（三）功能調試

安裝完成后，要對QDQ421F氣動緊急切斷閥進行功能調試，確保其能夠正常實現緊急切斷功能。通過操作控制裝置，使閥門進行開啟和關閉動作，觀察閥門的開關時間、開關位置是否符合設計要求。一般來說，閥門的開啟和關閉時間應在規定的范圍內，以滿足緊急情況下的切斷需求。

??模擬緊急情況，觸發緊急切斷信號，檢查閥門是否能夠迅速關閉，切斷介質流動。在調試過程中，要記錄閥門的各項動作參數，如開啟時間、關閉時間、執行機構的動作壓力等，以便日后進行分析和維護。若在功能調試過程中發現閥門存在問題，如開關動作不靈活、不能及時響應緊急切斷信號等，要及時進行排查和修復，確保閥門的功能正常。

QDQ421F氣動緊急切斷閥的安裝是一項嚴謹的工作，需要嚴格按照安裝要求進行每一個環節的操作。從安裝前的準備工作到安裝過程中的各個要點把控，再到安裝后的全面檢查，每一步都關系到閥門的性能和運行安全。只有確保安裝質量，才能使QDQ421F氣動緊急切斷閥在工業生產中發揮其應有的作用，保障生產過程的安全與穩定。
