| 管路閥門與管道離心泵安全操作選用||300X緩閉止回閥 發布時間：16-05-12 |

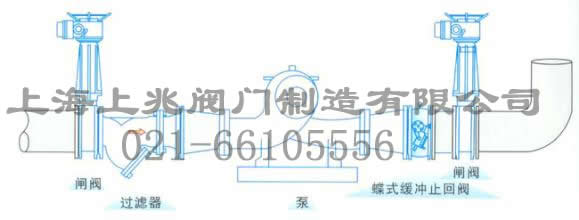

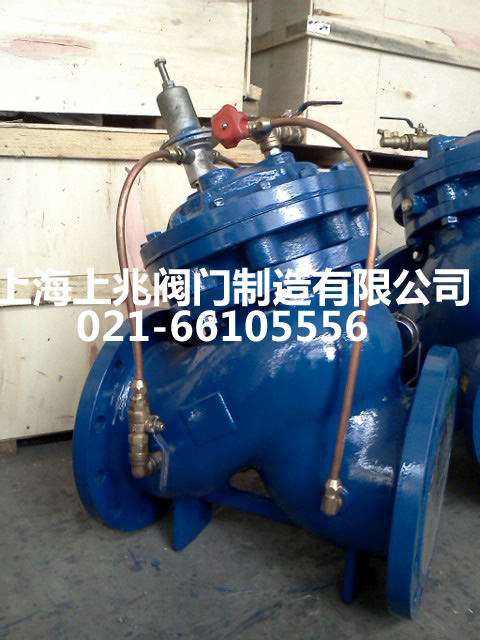

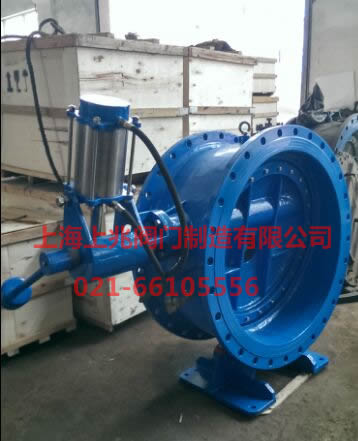

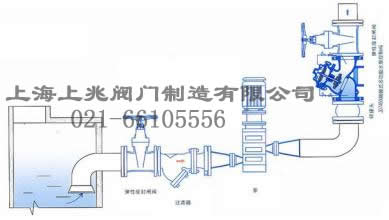

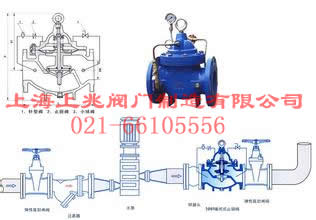

管路閥門與管道離心泵安全操作選用||300X緩閉止回閥 簡述 水泵是流體工業的核心裝置，其作用猶如人體的心臟，為系統中各裝置內的流體提供動力，確保工藝流程正常運轉。常用的泵，按大類分有葉片泵、容積泵、特殊用途泵等。其中，葉片泵中的管道離心泵應用最為廣泛。 管道離心泵運行過程中需要避免兩個問題：停泵水錘和低于最小流量。解決這兩類問題，方法較多，但基本思想都是如何圍繞離心泵配置一套合適的系統。在這些系統里閥門起著非常重要的作用，而且隨著這兩類問題認識的加深，誕生了許多專用閥門。 停泵水錘保護與閥門 水錘是壓力管道中介質流速的劇烈變化引起的一系列急劇的壓力交替升降的水擊現象。水錘的危害非常大，可以擊毀泵、管路以及其它設備甚至發生管路爆炸等安全隱患。壓力管道中的水錘產生原因有很多，比如閥門的快速關閉、停電非正常停泵等。 停泵水錘產生機理 當因非正常原因，比如斷電，泵突然停止工作：初始階段時，管道內的介質依靠慣性繼續前進，但速度逐漸減為零;此時，如果管道布置存在高低落差，介質在重力的作用下將向泵倒流;當?shù)沽鹘橘|(zhì)達到一定速度時，泵出口處的止回閥將迅速關閉，這樣，到達此處的大量介質的速度突然變成零，引起此處介質壓力急劇升高—停泵水錘產生。大量文獻指出，停泵水錘產生的主要原是水泵出口處的止回閥突然關閉。但有研究表明，雖然某些情況下泵出口處的止回閥可以取消的，但大多數情況下，為防止大量介質倒流進離心泵，泵出口處的防倒流設置是必需的。 停泵水錘避免措施 避免停泵水錘危害的措施有許多，比如安裝水錘消除器、500X泄壓閥、調壓罐等，以下只介紹兩種應用較多、與通用閥門相關的措施。  1、設置300X緩閉止回閥 300X緩閉止回閥是一種通過增加執行機構、阻尼器而實現緩慢關閉的止回閥。上圖為安裝有緩閉止回閥的離心泵停泵水錘保護系統簡圖，此時緩閉止回閥需要配合閘閥(開關閥)使用。當介質在重力作用下倒流時，止回閥緩慢關閉，有效地避免了因普通止回閥突然關閉產生的水錘。其缺點為因為關閉速度較慢，一部分介質不可避免地倒流進入離心泵，泵因此可能會產生機械故障。  2、設置HH47X緩閉止回蝶閥 這是一種在大型水利系統中應用比較普遍、效果比較好的方法。HH47X緩閉止回蝶閥由蝶閥、執行結構及液壓控制系統構成。上圖為安裝有緩閉止回蝶閥的離心泵停泵水錘保護系統簡圖。該系統只需安裝HD47X緩閉止回蝶閥即可，即能起到止回閥的作用又能起到開關閥的作用。當離心泵開啟的時候，其按先慢后快的步驟開啟，保證泵低載開啟;當泵突然停止工作時，其按先快后慢的步驟關閉，即可以避免水錘的產生，又可以避免過多的介質倒流通過泵，引起泵的機械故障。  3、多功能水泵控制閥 JD745X 多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。 JD745X多功能水泵控制閥的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。 JD745X 多功能水泵控制閥用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。 多功能水泵控制閥--工作原理 當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。 設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。 多功能水泵控制閥--產品特點 1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。 2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。 3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。 避免最小流量工況和閥門 最小流量是指保證泵能正常工作的流量。如果泵在低于最小流量工況下工作，將引起噪聲和振動，泵的性能將變得不穩定，甚至會引起泵的非正常汽蝕，降低泵的使用壽命。所以必須采取措施來避免離心泵在最小流量工況下工作，目前 普遍做法是喂離心泵設置最小流量回路。但從泵的本身價值來講，只有為那些大流量、高揚程、大功率的離心泵設置最小流量回路才是合理的。離心泵允許的最小流量值由泵制造商計算或?qū)嶒灤_定。 最簡單的最小流量回路僅需要在回路中安裝一臺開關閥，如Z41H閘閥，當認為泵即將處于最小流量工況時打開閥門，接通最小流量回路，避免泵在最小流量工況下工作。 總結 以上介紹的閥門的基本結構與 通用閥門無異，但因為根據應用的工況做了相應的改進，使得這些閥門成為解決這兩類問題的專用閥門。   |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
