| 抽氣止回閥(check valve)特征以及其結構的優勢 發布時間：16-08-21 |

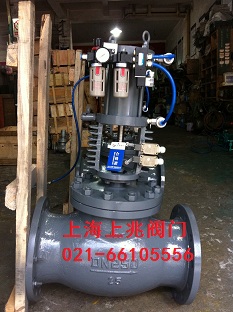

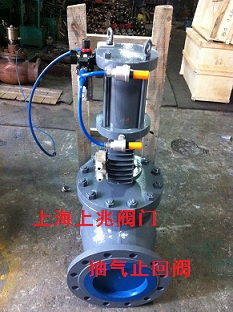

止回閥(check valve)又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。 抽氣止回閥又分氣動抽氣止回閥、液動抽氣止回閥。氣動抽氣止回閥安裝于從汽輪機中低壓導汽管引出的抽氣水平管路中，主要為防止抽氣管路中的蒸汽或事故情況下倒灌，引起汽輪機超速。 液動抽氣止回閥適用于緊急止回或電廠汽輪機管路系統，能在0.5-1秒以內關閉，防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。   抽氣止回閥(check valve)產品特征 1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。 2、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。 3、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。 抽氣止回閥(check valve)結構優勢 1.執行機構為彈簧復位式氣缸或液壓缸，并與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作。 2.閥座密封面傾斜一定角度，減少關閉時間，減輕沖擊，保護設備本身和管道安全。 3.設計制造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要，真空狀態下的閥門進行真空試驗，整機壽命滿足用戶要求。 4.閥瓣設計為經搖桿與閥桿活動連接，可與閥認密封面自對對中，保證密封面吻合。 5、關閉件開啟設有限位機構，避免開啟過位造成損壞。 6.氣缸戒液壓缸內壁涂耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠。 7.針對不同溫度，主體材料采用碳鋼或高溫鋼，密封面堆焊硬質合金。 8.閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生。 9.執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示。 10閥體內腔采用流線型設計，流通能力大，減小閥門阻力。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
