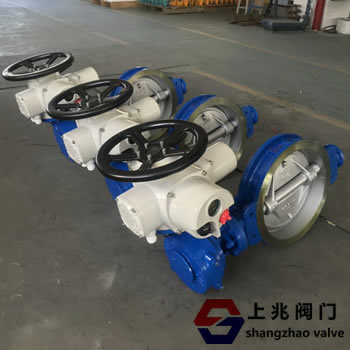

蝶形調節閥的結構和使用特點 蝶形調節閥相當于切斷一段管子制成閥體，中間的閥板節流。結構如圖4-23所示。
其突出特點是： 1閥門大致分為普通蝶形閥，橢圓形蝶形閥和高性能蝶形閥。 2體積小，重量輕， 3它具有良好的近似對流特性和良好的調節性能。 因為它的閥體還具有閥座功能，因此可以通過節流閥的沖洗有效地沖洗閥體的內壁，并帶來更好的自清潔性能。 4適用于大直徑，大流量，低壓和臟污介質的場合。 隨著工藝參數的增強和口徑的不斷增加，蝶閥的應用將越來越廣泛。 除重量輕，尺寸小和抗阻塞外，蝶形控制閥還具有泄漏量大的缺點，只能用于壓力較小的場合。 為了減少泄漏，有一個橢圓形 蝶閥，與普通蝶閥相比，其泄漏減少了3至5倍以上。為了滿足重量輕，體積小，泄漏少的要求，建議使用全功能超輕調節閥或球閥密封蝶閥等高性能蝶閥，泄漏可以達到10-5零泄漏。 早在1950年代和1960年代，蝶閥調節閥部件就襯有橡膠，用于耐腐蝕應用。但是，由于襯里蝶閥的耐蝕性差或可靠性差，它們已被早日淘汰，并由耐腐蝕的襯氟防阻塞 緊急切斷閥代替。 耐腐蝕，防堵，截止，重量輕，體積小等優點，適用于多種場合，該閥已被授予國家證書。
|
