在燃氣系統的運行和安全保障中，燃氣閥門起著至關重要的作用。它們種類多樣，每一種都具有獨特的結構、工作原理和適用場景。以下上兆閥門將對常見的燃氣閥門種類，包括球閥、緊急切斷閥、截止閥、止回閥和蝶閥進行詳細的闡述。

??1. 結構特點

?? 球閥的球體是其核心部件，球體上有圓形的通孔。球體在閥體內繞著垂直于通道的軸線旋轉，從而實現閥門的開啟和關閉操作。這種閥門的閥座通常采用聚四氟乙烯等材料，密封性能良好。其閥體結構簡單緊湊，在管道系統中占用的空間相對較小。

??2. 工作原理

?? 當球體的通孔與管道軸線重合時，燃氣可以順暢通過，閥門處于全開狀態；而當球體旋轉90度，使球體的通孔與管道軸線垂直時，燃氣通道被截斷，閥門關閉。球閥的操作較為簡便，只需旋轉球體即可實現開關動作，并且旋轉角度與流量的調節基本呈線性關系。

??3. 適用場景

?? 由于球閥具有良好的密封性能和快速的開關特性，它廣泛應用于燃氣管道的截斷和接通。在一些需要頻繁操作的場合，如燃氣供應站的支路管道控制，球閥是一種理想的選擇。它也適用于中、低壓燃氣管道系統。

??1. 結構特點

?? 緊急切斷閥通常包含閥體、閥瓣、彈簧、電磁鐵等部件。閥體結構較為堅固，以應對緊急情況下的快速切斷動作。閥瓣與閥體密封面經過精密加工，確保在關閉時能夠有效阻止燃氣的流動。其彈簧裝置能夠提供預緊力，保證閥門在正常狀態下的關閉狀態或在特定條件下的快速關閉。

??2. 工作原理

?? 在正常工作時，緊急切斷閥可以根據控制系統的指令處于開啟或關閉狀態。一旦發生緊急情況，如燃氣泄漏檢測裝置檢測到燃氣濃度超標、火災報警信號觸發等，電磁鐵會接收到信號并失電（或得電，取決于閥門的設計），彈簧的彈力會迅速推動閥瓣關閉閥門，從而切斷燃氣供應，防止危險事故的進一步擴大。

??3. 適用場景

?? 緊急切斷閥主要應用于對燃氣安全要求極高的場所，如燃氣儲存罐區、大型燃氣用戶的進氣口處等。在這些地方，一旦發生危險情況，必須能夠快速切斷燃氣供應，以保障人員和設備的安全。

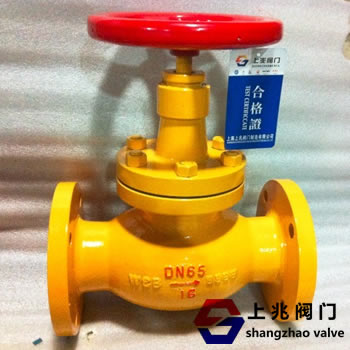

??1. 結構特點

?? 截止閥由閥體、閥瓣、閥桿、密封填料等組成。閥瓣沿著閥座中心線上下移動來實現閥門的開閉。其閥桿呈垂直狀，通過手輪或其他驅動裝置帶動閥瓣運動。截止閥的閥體一般為直通式或角式，密封面通常為平面或錐面，并且為了保證密封效果，密封填料會對閥桿進行密封。

??2. 工作原理

?? 當順時針旋轉手輪時，閥桿帶動閥瓣向下移動，逐漸減小閥瓣與閥座之間的通道，直至完全關閉，截斷燃氣的流動；逆時針旋轉手輪時，閥瓣向上移動，打開閥門，使燃氣通過。截止閥的關閉過程是逐漸減小通道面積的，這有助于在關閉時減小水流沖擊力對閥瓣和閥座的損害。

??3. 適用場景

?? 截止閥在燃氣管道中常用于需要精確流量控制的地方。由于其關閉嚴密性較好，在一些小型燃氣設備的進出口管道或者對流量調節要求較高的分支管道上應用較多。

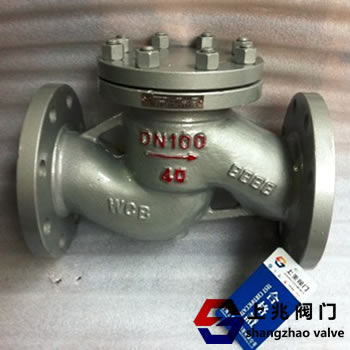

??1. 結構特點

?? 止回閥根據結構形式可分為升降式和旋啟式等。升降式止回閥的閥瓣沿著閥體垂直中心線上下移動，而旋啟式止回閥的閥瓣圍繞鉸鏈軸作旋轉運動。止回閥的閥體內部有專門的流道設計，以引導燃氣的流動方向，并且在閥瓣與閥體之間有密封結構，防止燃氣倒流。

??2. 工作原理

?? 止回閥的主要作用是防止燃氣倒流。在燃氣正常流動時，燃氣的壓力會推動閥瓣開啟，使燃氣順利通過；而當燃氣出現倒流趨勢時，閥瓣會在自身重力（旋啟式）或反向壓力（升降式）的作用下迅速關閉，阻止燃氣倒流。

??3. 適用場景

?? 止回閥廣泛應用于燃氣管道的不同部位，特別是在可能出現燃氣壓力波動或者需要防止燃氣倒流的地方，如在燃氣泵的出口管道、不同壓力區域的連接管道等。

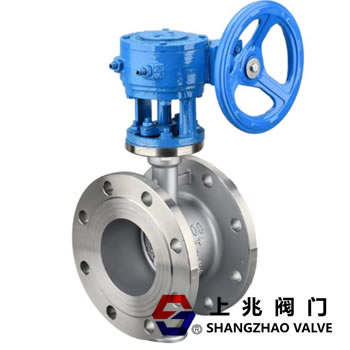

??1. 結構特點

?? 蝶閥主要由閥體、蝶板、閥桿、密封副等部件組成。蝶板是一個圓盤狀的部件，安裝在閥體內并繞著閥桿旋轉。其密封副通常采用橡膠或金屬密封，閥體結構簡單，外形尺寸小，重量輕。

??2. 工作原理

?? 當?shù)逍D(zhuǎn)到與管道軸線平行時，閥門全開，燃氣以較小的阻力通過；當?shù)逍D(zhuǎn)到與管道軸線垂直時，閥門關閉，截斷燃氣流。蝶閥的操作扭矩相對較小，開關速度較快。

??3. 適用場景

?? 蝶閥適用于大口徑的燃氣管道，由于其結構緊湊、操作輕便，在城市燃氣的主干管道上經常被采用。在對空間要求較為緊湊且對流量控制要求不是特別精確的場合，蝶閥也是一個不錯的選擇。

不同種類的燃氣閥門在燃氣系統中各自發揮著不可或缺的作用。在實際的燃氣工程設計、安裝和維護過程中，需要根據具體的需求，如管道的壓力、流量、使用環境以及安全要求等因素，合理選擇和使用不同類型的燃氣閥門，以確保燃氣系統的安全、穩定和高效運行。
