JDQ41Y氣動程控切斷閥的應用和原理參數||上海上兆閥門制造有限公司發布時間：16-05-14

一、氣動程控切斷閥--概述

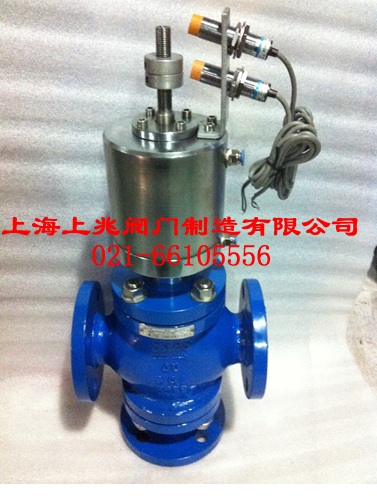

JDQ41Y氣動程控切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。

二、氣動程控切斷閥--性能規范

規格(DN)	15-200	MPa
公稱壓力	1.6-16.0
密封試驗壓力	1.1（倍）
閥體強度試驗壓力	1.5（倍）
工作溫度(℃)	-40∽100 / -40∽425
適用介質	水、蒸汽、油品、氣體
結構長度	GB12221-89/ GB12233
法蘭標準	JB/T79-94

三、氣動程控切斷閥--作用原理及結構說明

當控制器按事先編好的程序?qū)δ硞€氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的操作連接方式（如圖所示）。

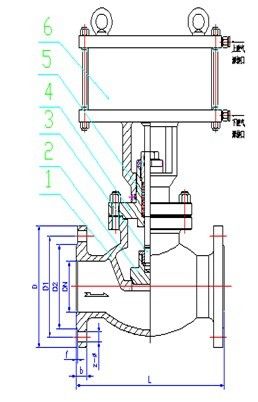

四、氣動程控切斷閥--主要外型與連接尺寸（參照構圖）

1. 連接尺寸 (mm) JDQ41Y-16C

DN	L	D	D1	D2	b	z-Ф
15	130	95	65	45	14	4-Ф14
25	160	115	85	65	16	4-Ф14
32	180	135	100	75	18	4-Ф18
40	200	145	110	85	18	4-Ф18
50	230	160	125	100	20	4-Ф18
65	290	180	145	120	20	4-Ф18
80	310	195	160	135	22	8-Ф18
100	350	215	180	155	24	8-Ф18

2. 連接尺寸 (mm) JDQ41Y-160C

DN	L	D	D1	D2	D6	b	z-Ф
15	170	110	75	62	35	24	4-Ф18
20	190	130	90	62	45	26	4-Ф23
25	210	140	100	72	50	28	4-Ф23
32	230	165	115	85	65	30	4-Ф25
40	260	175	125	92	75	32	4-Ф27
50	300	215	165	132	95	36	8-Ф25

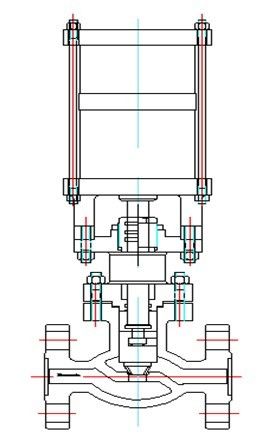

JDQ41Y-16C JDQ41Y-160C

五、氣動程控切斷閥--主要零件材料：

1.閥體	WCB
2.閥瓣	WCB
3.閥桿	305
4.上蓋	WCB
5.填料	F4
6.氣缸	WCB/QT450

六、保管、安裝及使用的注意事項：

1、閥門通路兩端必須加防護蓋，存放在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕；
2、閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在；
3、閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內。
