Y43X-10/16 鑄鐵比例式減壓閥

所屬系列：減壓閥系列

檢索關鍵字：鑄鐵比例式減壓閥,Y43X-10,Y43X-16,鑄鐵減壓閥,比例式減壓閥,減壓閥

銷售電話：021-66105556

圖文傳真：021-63061811

在線客服：

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、鑄鐵比例式減壓閥--概述：

Y43X-10/16 型鑄鐵比例式減壓閥是以法蘭連接形式,活塞式結構，閥座密封面材料為橡膠，公稱壓力為PN10～PN16，閥體材料為鑄鐵的固定比例式減壓閥,主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。

二、鑄鐵比例式減壓閥--性能參數：


型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y43X-10	10	1.0	≤90	水、氣
Y43X-16	16	1.6	≤90	水、氣

三、鑄鐵比例式減壓閥--零部件材料：


型號	閥體材料
Y43X-10	鑄鐵
Y43X-16	鑄鐵

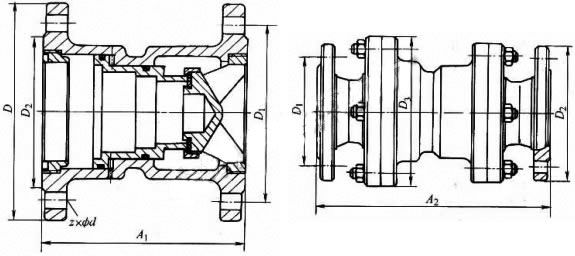

四、Y43X-10 型產品外形結構尺寸:


比例	DN	D	D1	D2	D3	b	z×φd	A
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×φ14	232
	32	140	100	78	140	18	4×φ18	246
	40	150	110	85	150	18	4×φ18	256
	50	165	125	100	165	20	4×φ18	270
	65	185	145	120	185	20	4×φ18	306
	80	200	160	135	210	22	8×φ18	320
	100	220	180	155	240	24	8×φ18	340
	125	250	210	185	275	26	8×φ18	400
	150	285	240	210	310	28	8×φ22	429
	200	340	295	265	355	28	8×φ22	358
4:1 5:1	25	115	85	65	125	16	4×φ14	232
	32	140	100	78	150	18	4×φ18	246
	40	150	110	85	155	18	4×φ18	256
	50	165	125	100	175	20	4×φ18	270
	65	185	145	120	200	20	4×φ18	306
	80	200	160	135	230	22	8×φ18	320
	100	220	180	155	265	24	8×φ18	340
	125	250	210	185	300	25	8×φ18	400
	150	285	240	210	350	28	8×φ22	419
	200	340	295	265	400	28	8×φ22	458

五、Y43X-16 型產品外形結構尺寸:
比例	DN	D	D1	D2	D3	b	z×φd	A
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×φ14	232
	32	140	100	78	140	18	4×φ18	246
	40	150	110	85	150	18	4×φ18	256
	50	165	125	100	165	20	4×φ18	270
	65	185	145	120	185	20	4×φ18	306
	80	200	160	135	210	22	8×φ18	320
	100	220	180	155	240	24	8×φ18	340
	125	250	210	185	275	26	8×φ18	400
	150	285	240	210	310	28	8×φ22	429
	200	340	295	265	355	30	12×φ22	358
4:1 5:1	25	115	85	65	125	16	4×φ14	232
	32	140	100	78	150	18	4×φ18	246
	40	150	110	85	155	18	4×φ18	256
	50	165	125	100	175	20	4×φ18	270
	65	185	145	120	200	20	4×φ18	306
	80	200	160	135	230	22	8×φ18	320
	100	220	180	155	265	24	8×φ18	340
	125	250	210	185	300	26	8×φ18	400
	150	285	240	210	350	28	8×φ22	419
	200	340	295	265	400	30	12×φ22	458
